重磅新品 | 海伯森發布業界最小點間隔同軸式3D線光譜共焦傳感器

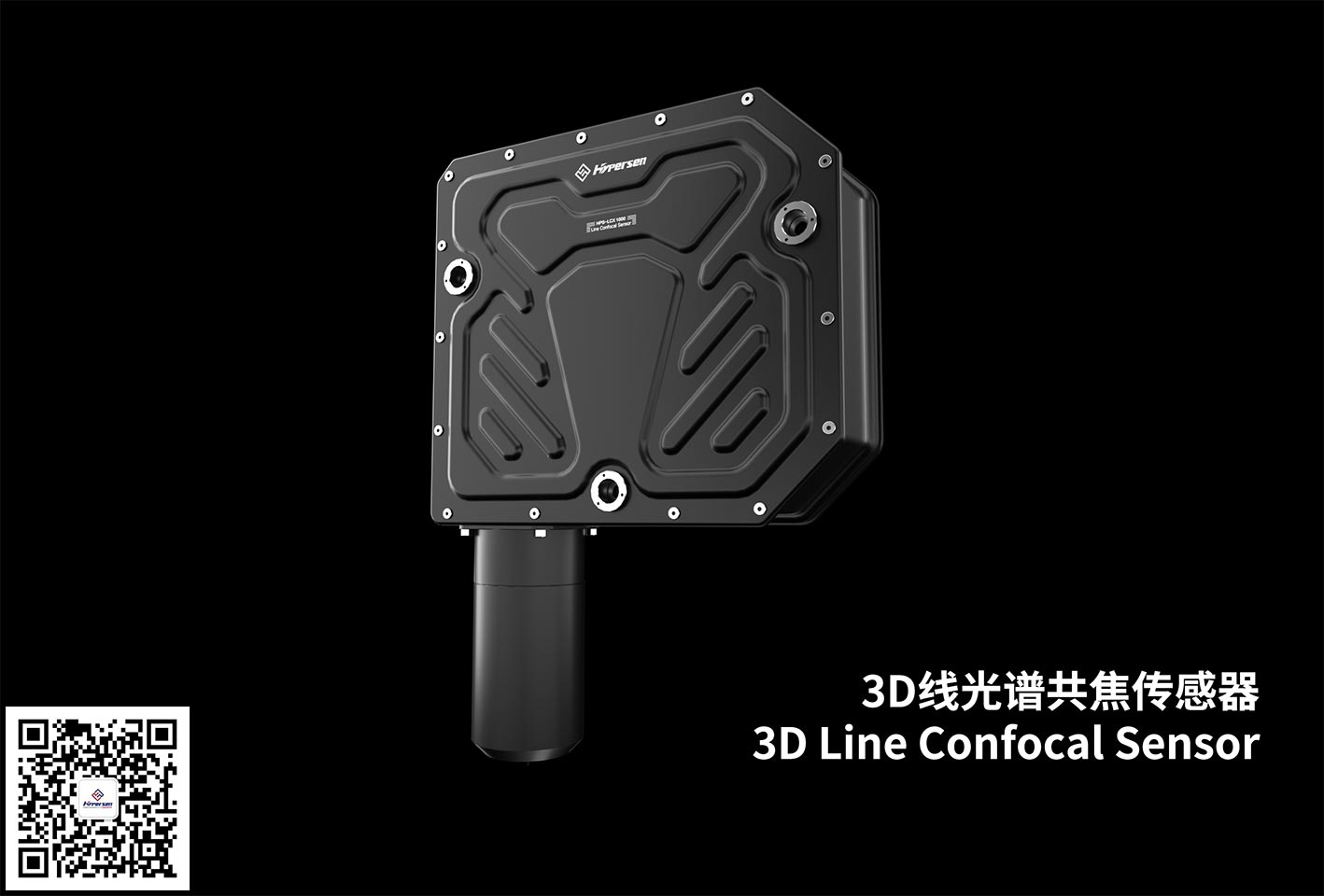

作為國產光譜共焦技術發展驅動的領導者，海伯森在進口品牌替代的道路上披荊斬棘，屢獲突破。此次發布的HPS-LCX1000同軸式3D線光譜共焦傳感器具有無遮擋盲區、超高速、高精度、高分辨率等特點，可完成對鏡面、透明、高反光等幾乎所有材質的高精度3D檢測，特別適用于消費電子、半導體、新能源、精密五金等行業的復雜材質檢測場景。

● 2020年，海伯森發布業界最高測量速率和最大鏡面測量角度的光譜共焦位移傳感器HPS-CF系列產品。

● 2021年，海伯森推出中國首臺3D線光譜HPS-LCF1000，打破國外壟斷，填補國內該產品領域技術空白。

● 時隔一年，海伯森發布中國首臺3D閃測傳感器HPS-DBL60（大菠蘿），再度填補國內新型3D閃測技術的空白。

● 2022年10月25日，海伯森再次突破，推出業內測量點數最多、橫向分辨率最高、掃描效率最高的同軸式3D線光譜共焦傳感器HPS-LCX1000。

測量原理

HPS-LCX1000采用光譜共焦原理，測量結果不會受反射光強度變化的影響，具有極強的表面適應能力，即使被測物是強吸光、高反光、透明或液體材質，都可以實現精確穩定的測量。此外，海伯森獨特的同軸式結構設計，測量光和反射光沿相同的路徑傳播，避免了遮擋盲區問題。

新品亮點

HPS-LCX1000在各種特定復雜檢測場景中具備以下優勢：

● 無懼雜光和環境光干擾，材質適應性強

● 自動聚焦、波長穩定，精確度更高

● 一次掃描即可輸出高精度2D圖像和3D點云數據● 白光光源，人眼安全

● 無陰影盲區，可測量各種幾何形狀

● 可測量較大傾斜角表面

● 具備更高的橫向分辨率

技術升級

得益于海伯森在光學精密測量領域多年的技術創新和積累，HPS-LCX1000在結構、材料、光學、算法等方面均做了特別優化的設計，因此在測量精度、測量穩定性、測量速率和測量角度等各方面性能均得到了全面的提升。

HPS-LCX1000采用傳感頭和控制器分離式設計，大大降低了傳感頭的發熱量以及由于發熱帶來的測量誤差。傳感頭和控制器之間采用光纖進行低延遲數據傳輸，控制器內部搭載八核64位CPU、高速FPGA和專用加速芯片，配合高效的AI點云算法，實現了每秒35000線的最高掃描速率和實時的點云數據輸出。

通過系統整體設計優化，HPS-LCX1000提升了對弱信號的接收能力，即使邊緣返回的極弱光線也可以在不損失測量精度的情況下完成測量任務，有效提升了對較大的彎曲弧面或傾斜面的測量性能。在鏡面反射條件下，HPS-LCX1000實現了±45°的超大測量角度。

此外，HPS-LCX1000內部采用了特殊設計的透鏡系統和高性能CMOS感光元件，增加了測量點數的同時大幅提升了檢測精度，實現了1.1μm的橫向分辨率，性能達到業界最高水平！

檢測應用

海伯森3D線光譜共焦傳感器HPS-LCX1000針對多個應用場景進行了特別的優化。

● 3D外觀尺寸、體積測量

● 表面瑕疵、缺陷檢測

● 傾斜角、曲面輪廓檢測

● 表面高度、縫隙或粗糙度檢測

● 間隙、氣隙氣泡檢測

● 多層透明材料厚度測量

作為業界唯一一家同時擁有點光譜、斜射式線光譜和同軸式線光譜產品系列的廠商，HPS-LCX1000的發布，進一步豐富了海伯森3D傳感器產品矩陣。海伯森將繼續砥礪前行，持續提升產品的性能、易用性和可靠性，不斷推出更多滿足專業客戶應用的傳感器產品，以智能傳感技術助力中國高端工業智造！
